DIN 71802 Winkelgelenke mit Gewindezapfen, Sechskantmutter und Sicherungsbügel

DIN 71802 Winkelgelenke mit Gewindezapfen, Sechskantmutter und Sicherungsbügel sind Maschinenelemente mit einem 90°-Winkel. Auf der einen Seite hat das Winkelgelenk ein runde Innengewindehülse mit metrischem Regelgewinde, das z. B. auf einen Bolzen oder einen Gewindestab geschraubt werden kann. Die Buchse mündet in einer runden Kugel, die ein Gelenk enthält, an welcher ein Gewindezapfen mit ebenfalls metrischem Außengewinde befestigt ist. Im Lieferumfang enthalten sind passende Sechskantmuttern. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

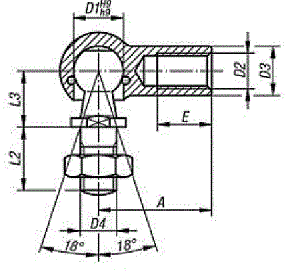

Technische Maße für DIN 71802 Winkelgelenke mit Gewindezapfen, Sechskantmutter und Sicherungsbügel

Legende:
A (+/- 0,3)
= Länge-Schenkel
SW
= Antrieb-Schlüsselweite (SW)
L 2 (+/- 0,3)
= Länge-Gewindezapfen
L 3 (+/- 0,3)
= Länge-Zapfen
D 2
= Durchmesser für metrisches Maß (M)
D 4 (h11)
= Durchmesser für metrisches Maß (M)
Maße (D1)
= Durchmesser-Kugel

Maße (D1) 8 8 10 10 13 13 16 16 19 19
D 2 M5 M5 M6 M6 M8 M8 M10, M12 M 10 M 12 M14x1,5 / M14 / M16 M14x1,5 / M14 / M16
L 2 (+/- 0,3) 10 10 12 12 16 16 20 20 28 28
L 3 (+/- 0,3) 9 9 11 11 13 13 16 16 20 20
e min. 10,2 10,2 11,5 11,5 14 14 15,5 15,5 21,5 21,5
D 4 (h11) 5 5 6 6 8 8 10 10 14 14
l1 (+/- 0,2) 4 7,5 4,5 8 5 10 6 13 12 18
A (+/- 0,3) 22 22 25 25 30 30 35 35 45 45
SW 7 7 8 8 11 11 13 13 16 16

weitere Informationen



Werkstoff und Verwendung von DIN 71802 Winkelgelenken

Dieses Produkt liefern wir in Stahl verzinkt. Winkelgelenke werden im Maschinen- und Anlagenbau eingesetzt.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
