Sie sind hier: Startseite -> Schrauben -> Sonstige Schrauben -> Vierkantschrauben -> DIN 480 Vierkantschrauben mit Bund und Ansatzkappe

DIN 480 Vierkantschrauben mit Bund und Ansatzkappe

DIN 480 Vierkantschrauben mit Bund und Ansatzkappe sind Gewindeschrauben mit metrischem Gewinde. Sie haben neben dem Außenvierkantkopf an der Unterseite des Kopfes eine angepresste Scheibe, den Bund. Dieser vergrößert die Auflagefläche und erhöht die Kraftübertragung zum Untergrund. Die Spitze der Vierkantschraube ist als Ansatzkappe ausgeführt, welcher in passende Bohrungen eingeführt werden kann. Diese Vierkantschrauben mit Bund bieten wir nur in Stahl 8.8 an. Die Verarbeitung erfolgt mit einem speziellen Vierkantschlüssel oder einer Vierkant-Stecknuss. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

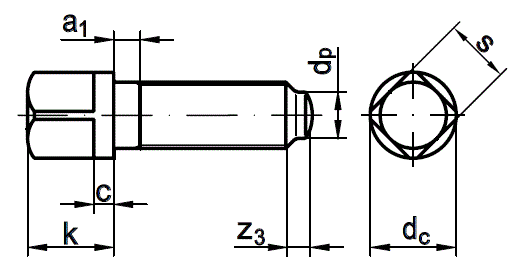

Technische Maße für DIN 480 Vierkantschrauben mit Bund und Ansatzkappe

Legende:
Maße (d)
= Durchmesser metrisches Gewinde (M) (Nennmaß)
k
= Höhe-Kopf
s
= Antrieb-Schlüsselweite
c max.
= Höhe-Bund/Flansch/Telleransatz
a1
= Länge-Gewindeauslauf
d2
= Durchmesser-Zapfen
z3
= Länge-Zapfen
dc
= Durchmesser-Flansch/Bund

Maße (d) M10 M12 M16 M20
z3 2,5 3 4 5
d2 7 8.5 12 15
dc 13 17 22 28
s 10 13 16 21
k 13 16 20 25
a1 4,5 5,3 6 7,5
c max. 3,12 4,15 4,15 5,15

weitere Informationen



Verwendung von DIN 480 Vierkantschrauben mit Bund und Ansatzkappe

Diese Schrauben sind eher unüblich und werden nur dann eingesetzt, wenn es die Anforderungen vorsehen. Eingesetzt sind sie meist im Maschinen- und Anlagenbau, aber auch in der Landmaschinentechnik sind Vierkantschrauben noch häufig verbreitet. Der Vorteil von Vierkantschrauben ist, dass der Kopf sehr schmal ist und kaum mehr Platz als der Innendurchmesser der Schrauben selbst benötigt.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
