Sie sind hier: Startseite -> Sicherungen -> zum Auf- oder Durchstecken -> für Bohrungen -> DIN 7993 Runddraht-Sprengringe, B= für Bohrungen

DIN 7993 Runddraht-Sprengringe, B= für Bohrungen

DIN 7993 Runddraht-Sprengringe, B= für Bohrungen sind eines der ältesten nach DIN genormten Sicherungselemente. Es dient der formschlüssigen, axialen Sicherung von Bauteilen gegenüber Bohrungen. Sie sollen das ungewollte Lösen einer Verbindung verhindern. Bei der Montage des Bohrungssicherungsrings sollte wegen der starken Federspannung besonders aufgepasst werden - es besteht erhebliche Verletzungsgefahr. Besonders das Entfernen der Sicherung muss mit Bedacht erfolgen. Um Verformungen des Rings bei der Montage zu vermeiden wird häufig ein konischer Montagedorn eingesetzt, über den der Runddraht-Sprengring in die Bohrung geschoben wird. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

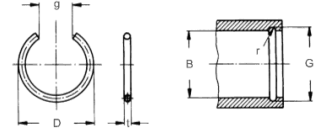

Technische Maße für DIN 7993 Runddraht-Sprengringe, B= für Bohrungen

Legende:
Maße
= Durchmesser-Innen (Nennmaß)
D
= Durchmesser-Außen
G
= Durchmesser-Bohrung
g
= lichte Weite
t
= Stärke-Draht
r
= Radius

Maße781012141618202224252628
t0.80.80.81.01.01.61.62.02.02.02.02.02.0
D7.98.910.913.215.217.819.822.324.326.327.328.330.3
g4446688101010101010
G7.88.810.813.015.017.619.622.024.026.027.028.030.0
r0.50.50.50.60.60.90.91.11.11.11.11.11.1
Maße30323538404245485055606570
t2.02.52.52.52.52.52.52.52.53.23.23.23.2
D32.334.937.940.942.945.048.051.053.058.963.968.974.0
g10121212121616161620202025
G32.034.537.540.542.544.547.550.552.558.263.268.273.2
r1.11.41.41.41.41.41.41.41.41.81.81.81.8
Maße7580859095100105110115120125
t3.23.23.23.23.23.23.23.23.23.23.2
D79.084.089.094.099.0104.2109.2114.2119.2124.2129.2
g2525252525323232323232
G78.283.288.293.298.2103.2108.2113.2118.2123.2128.2
r1.81.81.81.81.81.81.81.81.81.81.8

weitere Informationen



Unterschied Form A und B

Form A ist für Wellen, Form B hingegen für Bohrungen gedacht. Wir liefern DIN 7993 Runddraht-Sprengringe, B= für Bohrungen in Federstahldraht.



Aufbau von Runddraht-Sprengringen DIN 7993

Runddraht-Sprengringe werden aus elastischen Stählen oder Edelstählen produziert und sehen von oben aus wie ein Metallring mit mittigem Loch. Im Querschnitt sieht man, dass der Runddraht-Sprengring aufgeschnitten ist und einen kleinen Spalt aufweist.
