Unterschiedliche Werkstoffe von Gelenkbolzenschellen
Gelenkbolzenschellen erhalten Sie in verschiedenen Werkstoffen, abhängig vom benötigten Korrosionsschutz. Edelstahl Rostfrei A4 eignet sich dabei für besonders intensive Anwendungen mit Salzwasser- oder Säurekontakt. Die Schellen sind mit einer Abkürzung gekennzeichnet, welche wie folgt zu lesen ist:
W1 = komplette Stahlverzinkung
W2 = Gehäuse und Band aus Edelstahl A1, der Bolzen ist Stahl verzinkt
W5 = komplette Schelle aus Edelstahl A4.
Wie funktioniert eine Gelenkbolzenschelle ?

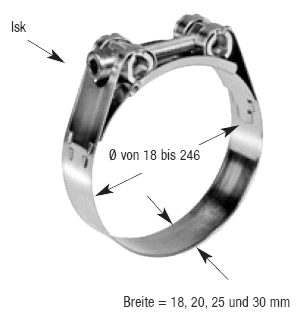

Eine Gelenkbolzenschelle besteht aus einem rostbeständigen Ring mit einer Schraube mit Innensechskant oder Außensechskant an der Oberseite. Dreht man die Schraube, so reduziert sich der Ringdurchmesser und es wird Spannung erzeugt. Dadurch wird der darunterliegende Schlauch fest an das Rohr gedrückt und so das Austreten von Flüssigkeiten verhindert.
Welche Arten und Normen von Schlauchschellen gibt es?
Die gängigste Form ist DIN 3017 Schlauchschellen. Diese liefern wir in einer Mini-Form oder in steigender Bandbreite von 5 mm, 9 mm oder 12 mm. Die Bandbreite ist die Breite des runden Metallbandes. Je mehr Kraft die Schlauchschelle halten muss, desto breiter sollte das Metallband sein. 1- und 2-Ohr-Schellen werden über eine spezielle Zange verarbeitet. Indem die beiden 'Ohren' zusammengepresst werden, entsteht die sichernde Wirkung. Gelenkbolzenschellen haben eine Verstellschraube mit Außensechskant. Sie können mit deutlich mehr Kraft angezogen werden als normale Schlauchschellen.
Zubehör für Gelenkbolzenschellen
Um eine Gelenkbolzenschelle anzuziehen, benötigen Sie für Gelenkbolzenschellen mit Außensechskant einen Ring- Gabelschlüssel oder eine passende Stecknuss. Für Gelenkbolzenschellen mit Innensechskantschraube benötigen Sie einen passenden Winkelstiftschlüssel.
