DIN 6319 Kegelpfannen, einsatzgehärtet, Form D (> 550 HV 10)

DIN 6319 Kegelpfannen vergütet Form D sind sonstige Unterlagscheiben, welche rund sind. Die Kegelpfanne liegt flach auf und hat eine versenkte Aussparung in der Mitte. DIN 6319 Kegelpfannen Form D vergütet liefern wir in Edelstahl Rostfrei A2, A4 sowie in Stahl einsatzgehärtet.


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier:  Hilfe zur Pivot-Navigation

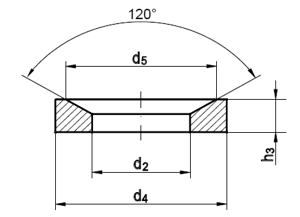

Technische Maße für DIN 6319 Kegelpfannen, einsatzgehärtet, Form D (> 550 HV 10)

Legende:
Maße (d2)
= Durchmesser-Innen (Nennmaß)
d4
= Durchmesser-Außen
h3
= Stärke / Höhe
d5
= Durchmesser-Fase

Maße (d2) 7,1 9,6 12 14,2 19 23,2 28 35 42 49 56
d4 12 17 21 24 30 36 44 56 68 78 92
d5 11 14,5 18,5 20 26 31 37 49 60 70 82
h3 2,8 3,5 4,2 5 6,2 7,5 9,5 12 15 18 22

weitere Informationen
