€ Die Norm DIN 7 führt Zylinderstifte mit dem Toleranzfeld m6 auf. Zylinderstifte sind einfache Verbindungselemente, die zwei oder mehr Bauteile durch Formschluss in radialer Richtung miteinander verbinden. Die Verbindung wird dabei durch eine durch alle Bauteile gehende Bohrung erzielt, in die der Zylinderstift eingeführt wird. Die Zylinderstifte nach DIN 7 werden vorrangig bei Verbindungen verwendet, die selten oder nie gelöst werden sollen.
Zylinderstifte nach DIN 7 und die Passung
Im Maschinenbau bezeichnet die „Passung“ eine maßliche Beziehung zwischen zwei Teilen, die ohne Nacharbeiten zusammenpassen sollen. Als typisches Beispiel einer Passung lässt sich die Welle in einer Bohrung aufführen. Sowohl die Bohrung als auch die Welle verfügen über einen definierten Durchmesser, der mit einer Toleranz versehenen Maßangabe versehen ist. Die Toleranzlage wird dabei immer mit einem Buchstaben A-Z angegeben, die die Lage des Toleranzfeldes zur Nulllinie definiert. Je weiter der Buchstabe dabei im Alphabet fortschreitet, desto enger werden die Passungen. Der Toleranzlage wird weiterhin eine Zahl zwischen 1 und 10 zugeordnet. Je höher diese Zahl, desto breiter das Toleranzfeld.
Durch die Kombination unterschiedlicher Passungen für Bohrung und Welle lässt sich eine Spiel-, Übermaß- oder Übergangpassung erzielen. Ein Zylinderstift mit der Passung m6 und eine Bohrung mit der Passung H7 stellen beispielsweise eine Übergangspassung dar; die Teile lassen sich mit leichtem Druck fügen.
Unsere Produkte gemäß DIN 7
Wir führen Zylinderstifte mit angefaster Stirnseite im Toleranzfeld m6. Als Ausführungen stehen wahlweise Rostfrei A1, Rostfrei A4 oder Zylinderstifte aus Stahl zur Verfügung.
Wegertseder
Die Norm DIN 7 führt Zylinderstifte mit dem Toleranzfeld m6 auf. Zylinderstifte sind einfache Verbindungselemente, die zwei oder mehr Bauteile durch Formschluss in radialer Richtung miteinander verbinden. Die Verbindung wird dabei durch eine durch alle Bauteile gehende Bohrung erzielt, in die der Zylinderstift eingeführt wird. Die Zylinderstifte nach DIN 7 werden vorrangig bei Verbindungen verwendet, die selten oder nie gelöst werden sollen.
Zylinderstifte nach DIN 7 und die Passung
Im Maschinenbau bezeichnet die „Passung“ eine maßliche Beziehung zwischen zwei Teilen, die ohne Nacharbeiten zusammenpassen sollen. Als typisches Beispiel einer Passung lässt sich die Welle in einer Bohrung aufführen. Sowohl die Bohrung als auch die Welle verfügen über einen definierten Durchmesser, der mit einer Toleranz versehenen Maßangabe versehen ist. Die Toleranzlage wird dabei immer mit einem Buchstaben A-Z angegeben, die die Lage des Toleranzfeldes zur Nulllinie definiert. Je weiter der Buchstabe dabei im Alphabet fortschreitet, desto enger werden die Passungen. Der Toleranzlage wird weiterhin eine Zahl zwischen 1 und 10 zugeordnet. Je höher diese Zahl, desto breiter das Toleranzfeld.
Durch die Kombination unterschiedlicher Passungen für Bohrung und Welle lässt sich eine Spiel-, Übermaß- oder Übergangpassung erzielen. Ein Zylinderstift mit der Passung m6 und eine Bohrung mit der Passung H7 stellen beispielsweise eine Übergangspassung dar; die Teile lassen sich mit leichtem Druck fügen.
Unsere Produkte gemäß DIN 7
Wir führen Zylinderstifte mit angefaster Stirnseite im Toleranzfeld m6. Als Ausführungen stehen wahlweise Rostfrei A1, Rostfrei A4 oder Zylinderstifte aus Stahl zur Verfügung.

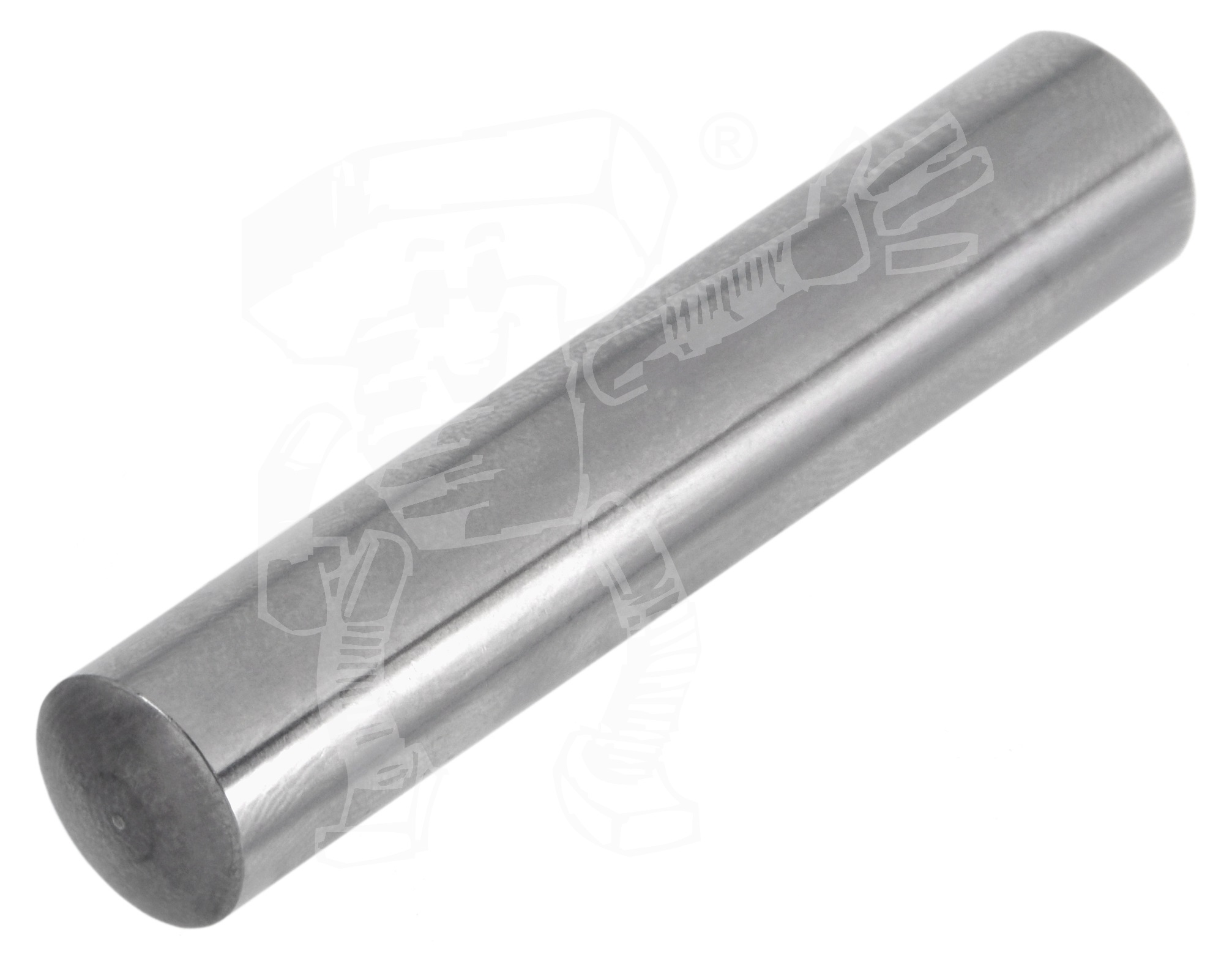

DIN 7 Zylinderstifte, Passung m6 ROSTFREI A4
ähnlich ISO 2338 Zylinderstifte, Passung m6:
Änderung der Längenberechnung:
DIN-Norm exklusive Kuppen
ISO-Norm inklusive Kuppen
Form A gemäß ISO-Norm neu mit Toleranzfeld m6
Artikelgruppe
1016
ROSTFREI A4
RoHS-Konform: Ja
DIN 7
Zolltarifnummern:
73170060, 73182900
Alternativen
"säurebeständiger" rostfreier Stahl, (idR Festigkeitsklasse 70)
Optik
metallisch matt, silbrig bis grau
| Lade... |
DIN 7 Zylinderstifte, Passung m6
ähnlich ISO 2338 Zylinderstifte, Passung m6:
Änderung der Längenberechnung:
DIN-Norm exklusive Kuppen
ISO-Norm inklusive Kuppen
Form A gemäß ISO-Norm neu mit Toleranzfeld m6
Legende:
d m6
= Durchmesser (Nennmaß)
Tol. m6 (l=2-10mm)
= Toleranz m6 bei Länge 2-10 mm
Tol. m6 (l=12-32mm)
= Toleranz m6 bei Länge 12-32 mm
Tol. h6 (l=2-10mm)
= Toleranz h6 bei Länge 2-10 mm
Tol. h6 (l=12-32mm)
= Toleranz h6 bei Länge 12-32 mm
| d m6 |
0,8 |
1 |
1,2 |
1,5 |
2 |
2,5 |
3 |
4 |
5 |
6 |
| r |
0,8 |
1 |
1,2 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
| c |
0,12 |
0,15 |
0,18 |
0,23 |
0,3 |
0,4 |
0,45 |
0,6 |
0,75 |
0,9 |
| Tol. m6 (l=2-10mm) |
|
+ 0,3 |
+ 0,3 |
+ 0,3 |
+ 0,3 |
+ 0,3 |
+ 0,3 |
+ 0,3 |
+ 0,3 |
+ 0,3 |
| Tol. m6 (l=12-32mm) |
|
+ 0,5 |
+ 0,5 |
+ 0,5 |
+ 0,5 |
+ 0,5 |
+ 0,5 |
+ 0,5 |
+ 0,5 |
+ 0,5 |
| d m6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
30 |
|
|
| r |
8 |
10 |
12 |
16 |
16 |
20 |
25 |
32 |
|
|
| c |
1,2 |
1,5 |
1,8 |
2 |
2,5 |
3,0 |
4 |
4,5 |
|
|
| Tol. m6 (l=2-10mm) |
+ 0,3 |
+ 0,3 |
+ 0,3 |
+ 0,3 |
+ 0,3 |
+ 0,3 |
+ 0,3 |
+ 0,3 |
|
|
| Tol. m6 (l=12-32mm) |
+ 0,5 |
+ 0,5 |
+ 0,5 |
+ 0,5 |
+ 0,5 |
+ 0,5 |
+ 0,5 |
+ 0,5 |
|
|
| Lade... |
| Artikel-Nr. | Abmessung | Norm | Menge | Kleinpaket | Standardpaket | Großpaket | | | |
| 1016-172 | 5 x 5 | | | | 10 | St. | 5,89 € | | 100 | St. | 22,44 € | | 300 | St. | 62,55 € | | | |
| 1016-174 | 5 x 6 | | | | 10 | St. | 5,40 € | | 100 | St. | 18,43 € | | 300 | St. | 51,09 € | | | |
| 4566-733 | 5 x 6 | | | | 100 | St. | 37,97 € | | 500 | St. | 85,03 € | | 2.500 | St. | 412,34 € | | | |
| 1016-176 | 5 x 8 | | | | 10 | St. | 5,11 € | | 100 | St. | 18,67 € | | 300 | St. | 53,12 € | | | |
| 4566-735 | 5 x 8 | | | | 50 | St. | 30,02 € | | 500 | St. | 151,84 € | | 2.500 | St. | 738,40 € | | | |
| 1016-178 | 5 x 10 | | | | 10 | St. | 3,72 € | | 100 | St. | 15,59 € | | 300 | St. | 43,13 € | | | |
| 4566-737 | 5 x 10 | | | | 10 | St. | 9,58 € | | 100 | St. | 42,25 € | | 2.000 | St. | 813,72 € | | | |
| 1016-180 | 5 x 12 | | | | 10 | St. | 4,20 € | | 100 | St. | 17,90 € | | 300 | St. | 49,62 € | | | |
| 4566-739 | 5 x 12 | | | | 50 | St. | 20,81 € | | 500 | St. | 97,46 € | | 2.500 | St. | 463,51 € | | | |
| 1016-182 | 5 x 14 | | | | 10 | St. | 5,22 € | | 100 | St. | 20,03 € | | 300 | St. | 55,66 € | | | |
| 4566-741 | 5 x 14 | | | | 20 | St. | 8,38 € | | 200 | St. | 36,68 € | | 1.000 | St. | 176,24 € | | | |
| 1016-184 | 5 x 16 | | | | 10 | St. | 7,03 € | | 100 | St. | 33,58 € | | 300 | St. | 96,60 € | | | |
| 4566-743 | 5 x 16 | | | | 20 | St. | 15,21 € | | 200 | St. | 70,73 € | | 1.000 | St. | 336,06 € | | | |
| 1016-186 | 5 x 18 | | | | 10 | St. | 5,52 € | | 100 | St. | 22,10 € | | 500 | St. | 103,05 € | | | |
| 4566-745 | 5 x 18 | | | | 20 | St. | 12,19 € | | 200 | St. | 56,24 € | | 1.000 | St. | 266,56 € | | | |
| 1016-188 | 5 x 20 | | | | 10 | St. | 7,34 € | | 100 | St. | 27,66 € | | 300 | St. | 79,58 € | | | |
| 4566-747 | 5 x 20 | | | | 20 | St. | 20,85 € | | 200 | St. | 97,82 € | | 1.000 | St. | 465,89 € | | | |
| 1016-190 | 5 x 24 | | | | 10 | St. | 8,60 € | | 100 | St. | 33,62 € | | 300 | St. | 94,53 € | | | |
| 4566-749 | 5 x 24 | | | | 20 | St. | 17,80 € | | 200 | St. | 83,18 € | | 1.000 | St. | 395,79 € | | | |
| 1016-192 | 5 x 28 | | | | 10 | St. | 9,94 € | | 100 | St. | 35,27 € | | 300 | St. | 99,28 € | | | |
| 4566-751 | 5 x 28 | | | | 20 | St. | 20,56 € | | 200 | St. | 71,26 € | | 1.000 | St. | 337,96 € | | | |
| 1016-194 | 5 x 30 | | | | 5 | St. | 3,78 € | | 25 | St. | 8,25 € | | 100 | St. | 29,27 € | | | |
| 4566-753 | 5 x 30 | | | | 20 | St. | 24,41 € | | 200 | St. | 111,48 € | | 1.000 | St. | 528,72 € | | | |
| 1016-196 | 5 x 32 | | | | 10 | St. | 10,14 € | | 100 | St. | 36,06 € | | 300 | St. | 101,53 € | | | |
| 4566-755 | 5 x 32 | | | | 20 | St. | 19,68 € | | 200 | St. | 89,77 € | | 1.000 | St. | 435,54 € | | | |
| 1016-198 | 5 x 36 | | | | 10 | St. | 11,83 € | | 100 | St. | 45,86 € | | 300 | St. | 132,63 € | | | |
| 4566-757 | 5 x 36 | | | | 20 | St. | 19,56 € | | 200 | St. | 86,89 € | | 1.000 | St. | 421,50 € | | | |
| 1016-200 | 5 x 40 | | | | 10 | St. | 7,59 € | | 100 | St. | 34,09 € | | 300 | St. | 96,14 € | | | |
| 4566-759 | 5 x 40 | | | | 40 | St. | 53,05 € | | 200 | St. | 119,69 € | | 1.000 | St. | 581,55 € | | | |
| 4566-761 | 5 x 45 | | | | 20 | St. | 24,20 € | | 200 | St. | 110,15 € | | 1.000 | St. | 534,91 € | | | |
| 1016-202 | 5 x 45 | | | | 25 | St. | 21,94 € | | 100 | St. | 53,30 € | | 300 | St. | 150,90 € | | | |
| 1016-204 | 5 x 50 | | | | 10 | St. | 9,78 € | | 100 | St. | 44,70 € | | 300 | St. | 126,77 € | | | |
| 4566-763 | 5 x 50 | | | | 20 | St. | 28,13 € | | 200 | St. | 134,11 € | | 1.000 | St. | 652,00 € | | | |
| 1016-206 | 5 x 60 | | | | 10 | St. | 10,92 € | | 100 | St. | 50,15 € | | 300 | St. | 142,44 € | | | |
