DIN 7604 Verschlussschrauben Bund mit Außen-SK, A=kurzer Einschraubzapfen, leichte Ausführung, zylindrisches FEIN

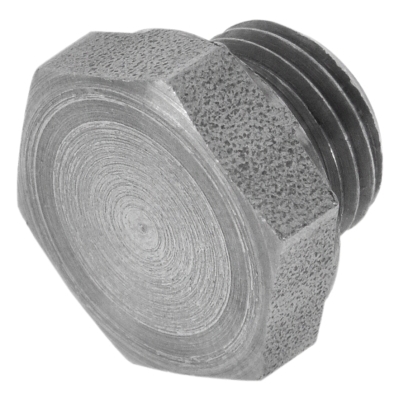

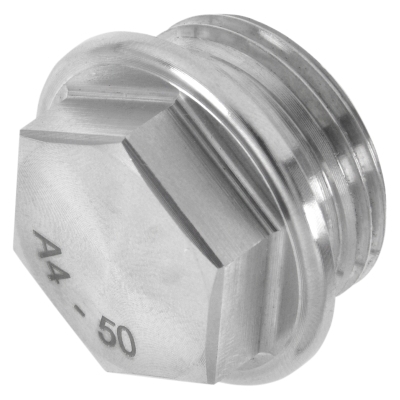

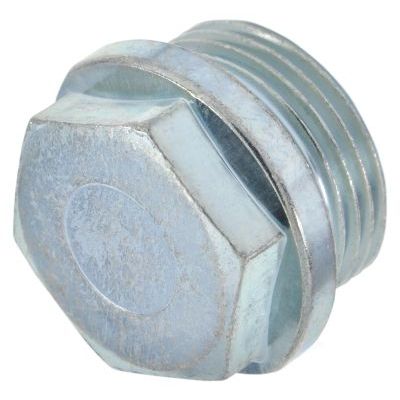

DIN 7604 Verschlußschrauben, Bund mit Außensechskant, A= kurzer Einschraubzapfen, leichte Ausführung, zylindrisches FEIN-Gewinde sind eine Sonderform der Schrauben, die auf der einen Seite einen Kopf mit Antrieb und auf der anderen Seite ein Gewinde haben. Eingesetzt werden sie z. B. als Ölablassschrauben bei Motoren, zur Schmierung oder Dichtung von Löchern an Bauteilen. Sie haben ein zylindrisches FEIN-Gewinde und einen besonders kurzen Einschraubzapfen. Die DIN 910 hat einen normalen Einschraubzapfen. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 7604 Verschlussschrauben Bund mit Außen-SK, A=kurzer Einschraubzapfen, leichte Ausführung, zylindrisches FEIN

Legende:
Maße (d1)
= Durchmesser metrisches Gewinde (M) (Nennmaß)
m
= Höhe-Kopf
s
= Antrieb-Schlüsselweite
t
= Länge-Gewinde
c
= Höhe-Bund/Flansch/Telleransatz
d2
= Durchmesser-Flansch/Bund
e
= Eckenmaß
h
= Länge-Gewinde mit Auslauf

Maße (d1) M8x1 M10x1 M12x1,5 M14x1,5 M16x1,5 M18x1,5 M22x1,5 M26x1,5 M30x,15
c 0,5 0,5 0,5 0,5 0,5 2 2 2,5 2,5
d2 12 14 17 19 21 23 27 31 36
s 12 14 17 19 22 17 19 22 22
t - - - - - 8 8 8/10 8/10
h kurz (Form A) - 6 9 9 9 9 9 9 9
h lang (Form C) 8 8 - - - - - 12 12
m 4 4 6 6 6 6 6 8 8

weitere Informationen



Kopfform und Antrieb

Diese Verschlußschrauben haben einen Außensechskant. Dieser hat einen geringen Platzbedarf und kann auch in engen Bauteilen jederzeit seitlich oder von oben über einen Ring- Gabelschlüssel oder einer Stecknuss angezogen werden. Außerdem ist er klein und wenig hoch. Der Bund vergrößert die Auflagefläche und sorgt für eine bessere Abdeckung des Bohrlochs oder einer höheren Kraftübertragung.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
