Sie sind hier: Startseite -> Schrauben -> Zylinderschrauben -> mit Schlitz -> DIN 84 Zylinderschrauben mit Schlitz

DIN 84 Zylinderschrauben mit Schlitz
ähnlich ISO 1207 Zylinderschrauben mit Schlitz: keine gravierenden Änderungen

haben ein metrisches Regelgewinde (M), deshalb der Name Gewindeschrauben, und einen Zylinderkopf. Der Zylinderkopf ist oben nicht abgeflacht sondern durchgehend wie ein Zylinder geformt, was ihn vom Flachkopf unterscheidet. Diese Form der Gewindeschrauben ist schon sehr alt, was man an der zweistelligen DIN-Norm (DIN 84) erkennt. Heutzutage werden Schlitzschrauben nur noch selten, meist in historischen Anwendungen oder wenn die Schlitzform explizit gewünscht ist, verwendet. Neuere Antriebe wie Kreuzschlitze oder Innensechsrund (TX)® werden von den meisten Kunden in der Verarbeitung als angenehmer empfunden - so kann man dort z. B. nicht so leicht abrutschen wie am Schlitz. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 84 Zylinderschrauben mit Schlitz

Legende:
Maße (d)
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk
= Durchmesser-Kopf
k
= Höhe-Kopf
t
= Tiefe-Antrieb min.
t max.
= Tiefe-Antrieb max.
n
= Antrieb-Schlitz-Breite

Maße (d) M1 M1,2 M1,4 M1,6 M1,7 M2 M2,3 M2,5 M2,6 M3 M3,5 M4 M5 M6 M8 M10 M12
k 0,7 0,8 0,9 1 1,1 1,3 1,5 1,6 1,7 2 2,4 2,6 3,3 3,9 5 6 6
dk 2 2,3 2,6 3 3,2 3,8 4,4 4,5 5 5,5 6 7 8,5 10 13 16 22
t 0,25 0,3 0,4 0,45 0,55 0,6 0,7 0,7 0,8 0,9 1 1,2 1,5 1,8 2,1 2,4 2,4
t max. 0,3 0,5 0,6 0,7 0,9 0,8 0,9 0,9 1 1,15 1,2 1,5 1,8 2,2 2,6 3 3
n 0,25 0,3 0,3 0,4 0,4 0,5 0,6 0,6 0,6 0,8 1 1 1,2 1,6 2 2,5 3

weitere Informationen



Lieferbare Werkstoffe für DIN 84 Zylinderschrauben mit Schlitz

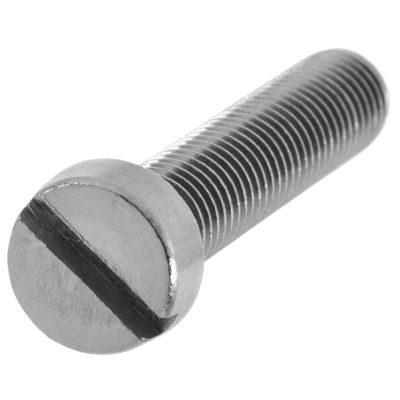

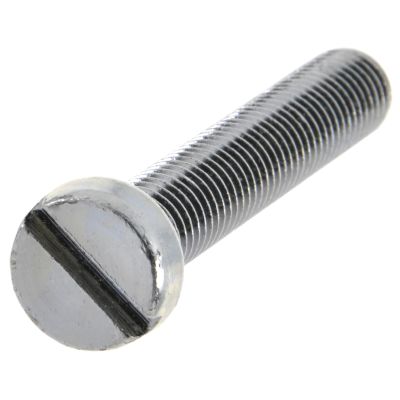

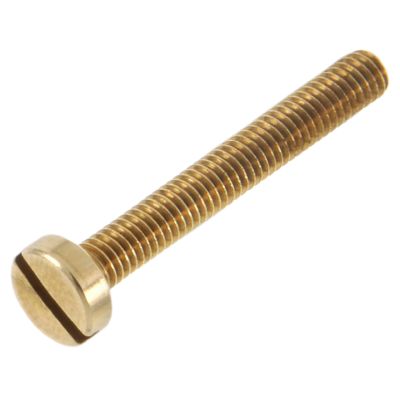

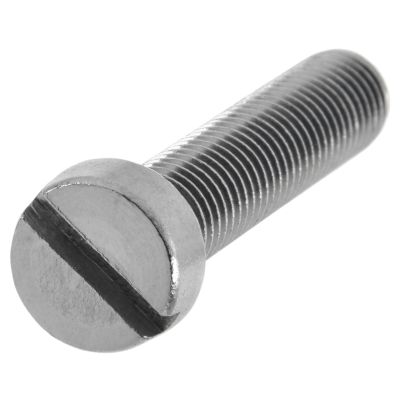

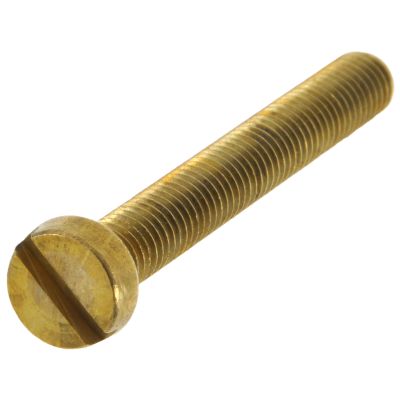

Dieses Produkt liefern wir in vielen Werkstoffen. Darunter Messing, Kunststoff Polyamid natur, Stahl 4.8 blank - gelb verzinkt - vernickelt aber auch hochfestem Stahl 5.8 oder 8.8 verzinkt. Ebenfalls liefern wir DIN 84 Zylinderschrauben mit Schlitz in Edelstahl. Edelstahl Rostfrei A2 eignet sich für Anwendungen im Außenbereich aber ohne dauerhaften Kontakt mit Wasser. Edelstahl Rostfrei A4 verträgt Dauerkontakt mit Wasser, Salzwasser oder bestimmten Säuren.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
