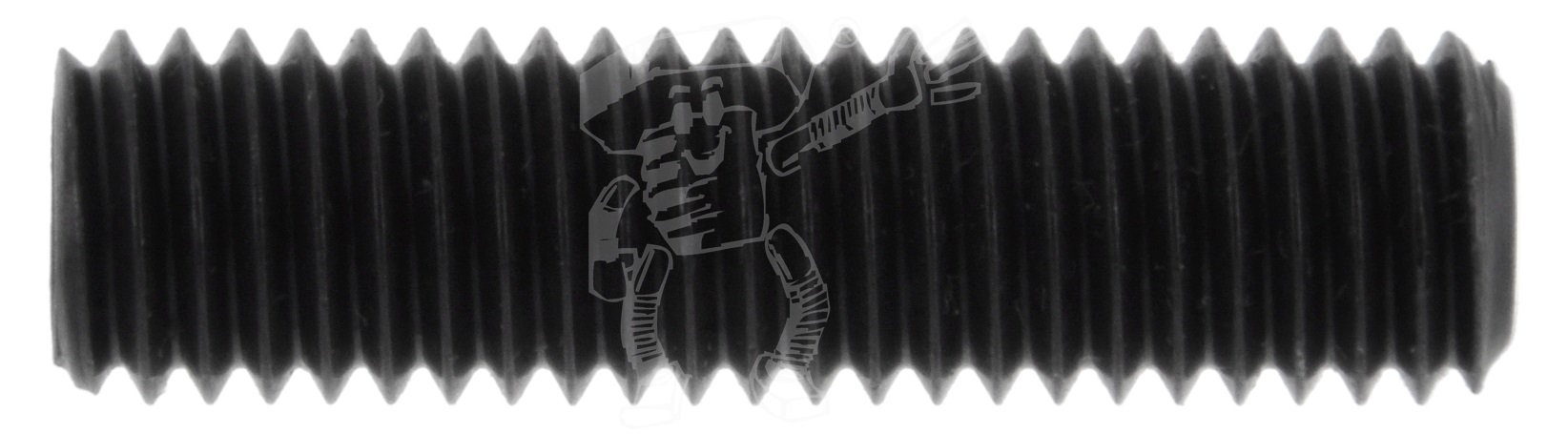

€ DIN 913 Gewindestifte mit Kegelkuppe, mit Innensechskant sind Schrauben ohne Schraubenkopf. Sie haben ein Gewinde und einen Antrieb mit Innensechskant. Das Ende des Gewindestifts ist eine Fase (Kegelstumpf). Gewindestifte werden auch als Madenschraube oder Wurmschraube bezeichnet. Sie haben ein metrisches Regelgewinde (M), das rechtsgängig ist. Der Gewindestift kann mit einem normalen Winkelstiftschlüssel montiert werden.
Verwendung von DIN 913 Gewindestifte mit Kegelkuppe, mit Innensechskant
Gewindestifte werden meist als Feststellschraube verwendet, z. B. in einem Stellring oder in einer selbst am Werkstück angebrachten Bohrung. Gewindestifte mit Spitze werden oft durch eine angebrachte Spitze zusätzlich gesichert. Der Gewindestift wird dabei in ein Innengewinde geschraubt, bis er komplett im Werkstück verschwunden ist.
Gewinde bei DIN 913 Gewindestifte mit Kegelkuppe, mit Innensechskant
Normalerweise haben Gewindestifte ein metrisches Regelgewinde (M). Sie sind jedoch auch mit metrischem Feingewinde (Mf) verfügbar und werden dann oft zur Justierung von Messinstrumenten benutzt.
Worin unterscheiden sich die Gewindestifte mit Innensechskant ?
Ein Gewindestift mit Spitze (DIN 914) bohrt sich in die Welle ein und bietet dadurch einen Halt. Durch die Spitze wird eine Mulde gebohrt, welche zur Arretierung an derselben Stelle führt. Gewindestifte mit Kegelkuppe (DIN 913) haben den Vorteil, dass diese nur eine Klemmwirkung haben und das Material, in welchem der Gewindestift fixiert, nicht verletzen. Nachteil ist, dass sie keinen so sicheren Halt bieten wie die übrigen Formen der Gewindestifte. Gewindestifte mit Zapfen (DIN 915) benötigen in der Welle ein entsprechend gebohrtes Loch, in welches der Zapfen eingeschraubt wird. Gewindestifte mit Ringschneide (DIN 916) haben am Ende eine Schneide, welche sich beim Festdrehen in die Welle schneidet und einen sicheren Halt gewährleistet.
Werkstoffe bei Madenschrauben
Gewindestifte werden häufig in Stahl blank gekauft. Wir bieten diese aber auch in Stahl galvanisch verzinkt sowie rostfreiem Edelstahl A1 oder hochsäurebeständigem Rostfrei A4 an.
Wegertseder
DIN 913 Gewindestifte mit Kegelkuppe, mit Innensechskant sind Schrauben ohne Schraubenkopf. Sie haben ein Gewinde und einen Antrieb mit Innensechskant. Das Ende des Gewindestifts ist eine Fase (Kegelstumpf). Gewindestifte werden auch als Madenschraube oder Wurmschraube bezeichnet. Sie haben ein metrisches Regelgewinde (M), das rechtsgängig ist. Der Gewindestift kann mit einem normalen Winkelstiftschlüssel montiert werden.
Verwendung von DIN 913 Gewindestifte mit Kegelkuppe, mit Innensechskant
Gewindestifte werden meist als Feststellschraube verwendet, z. B. in einem Stellring oder in einer selbst am Werkstück angebrachten Bohrung. Gewindestifte mit Spitze werden oft durch eine angebrachte Spitze zusätzlich gesichert. Der Gewindestift wird dabei in ein Innengewinde geschraubt, bis er komplett im Werkstück verschwunden ist.
Gewinde bei DIN 913 Gewindestifte mit Kegelkuppe, mit Innensechskant
Normalerweise haben Gewindestifte ein metrisches Regelgewinde (M). Sie sind jedoch auch mit metrischem Feingewinde (Mf) verfügbar und werden dann oft zur Justierung von Messinstrumenten benutzt.
Worin unterscheiden sich die Gewindestifte mit Innensechskant ?
Ein Gewindestift mit Spitze (DIN 914) bohrt sich in die Welle ein und bietet dadurch einen Halt. Durch die Spitze wird eine Mulde gebohrt, welche zur Arretierung an derselben Stelle führt. Gewindestifte mit Kegelkuppe (DIN 913) haben den Vorteil, dass diese nur eine Klemmwirkung haben und das Material, in welchem der Gewindestift fixiert, nicht verletzen. Nachteil ist, dass sie keinen so sicheren Halt bieten wie die übrigen Formen der Gewindestifte. Gewindestifte mit Zapfen (DIN 915) benötigen in der Welle ein entsprechend gebohrtes Loch, in welches der Zapfen eingeschraubt wird. Gewindestifte mit Ringschneide (DIN 916) haben am Ende eine Schneide, welche sich beim Festdrehen in die Welle schneidet und einen sicheren Halt gewährleistet.
Werkstoffe bei Madenschrauben
Gewindestifte werden häufig in Stahl blank gekauft. Wir bieten diese aber auch in Stahl galvanisch verzinkt sowie rostfreiem Edelstahl A1 oder hochsäurebeständigem Rostfrei A4 an.
DIN 913 Gewindestifte mit Kegelkuppe, mit Innensechskant
ähnlich ISO 4026 Gewindestifte mit Kegelkuppe, mit Innensechskant: keine gravierenden Änderungen
RoHS-Konform: Ja
Alternativen
Produktinformationen
Antrieb
Innensechskant (ISK)
Gewindeform
Metrisch (M)
blanker, hochfester Stahl mit einer Festigkeit von 45 H
Optik
blank oder geschwärzt
| Lade... |
| Lade... |
Innerhalb 12 Stunden und 20 Minuten bestellen und der Auftrag wird voraussichtlich noch heute versendet.¹⁾
| Artikel-Nr. | Abmessung | Norm | Menge | Kleinpaket | Standardpaket | Großpaket | | | |
| 2114-701 | M 1,4 x 3 | DIN = ISO | | | | | | | 100 | St. | 185,91 € | | 500 | St. | 883,28 € | | | |
| 2114-438 | M 1,4 x 4 | DIN = ISO | | | | | | | 100 | St. | 232,85 € | | 300 | St. | 666,09 € | | | |
| 2114-440 | M 1,4 x 5 | DIN = ISO | | | | | | | 100 | St. | 161,26 € | | 300 | St. | 460,67 € | | | |
| 2114-703 | M 1,4 x 6 | DIN = ISO | | | | | | | 100 | St. | 560,09 € | | 500 | St. | 2.666,73 € | | | |
¹⁾Vorbehaltlich vollständiger sowie rechtzeitiger Zahlungseingang und ausreichender Menge
