Sie sind hier: Startseite -> Sicherungen -> zum Unterlegen -> Sicherungsscheiben, beidseitig gezahnt -> Standard -> Art. Sicherungsscheiben Form S, beidseitig gezahnt (Original SCHNORR)

Art. Sicherungsscheiben Form S, beidseitig gezahnt (Original SCHNORR)

Schnorr-Sperrzahnscheiben S, beidseitig gezahnt, S=Standard, bei Federstahl für Schrauben bis Festigkeitsklasse 8.8 haben auf beiden Seiten eingepresste Sperrringe. Diese sichern die Scheibe gegen Verdrehen und verzahnen sich mit dem Untergrund. Dadurch wird eine bessere Kraftübertragung ermöglicht. Zusätzlich ist, anders als z. B. bei Fächerscheiben, das Verkratzen der Oberfläche deutlich geringer und auch weniger sichtbar. Sperrkantscheiben verlieren ihre Sicherungswirkung auch bei steigender Kraft nicht, anders als Federringe. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

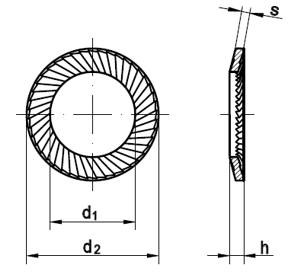

Technische Maße für Art. Sicherungsscheiben Form S, beidseitig gezahnt (Original SCHNORR)

PDF herunterladen

Legende:

Maße

= Durchmesser-Innen (Nennmaß)

= Stärke (Blech)

= Höhe

= Durchmesser-Außen

= Durchmesser-Innen

Maße	1,6	2	2,5	3	3,5	4	5	6	6,35	7	8	10	11	12
d1	1,7	2,2	2,7	3,2	3,7	4,3	5,3	6,4	6,7	7,4	8,4	10,5	11,6	13
d2	3,2	4	4,8	5,5	6	7	9	10	9,5	12	13	16	15,9	18
s	0,35	0,35	0,45	0,45	0,45	0,5	0,6	0,7	0,7	0,7	0,8	1	1	1,1
h	0,6	0,6	0,9	0,9	0,9	1	1,1	1,2	1,2	1,3	1,4	1,6	1,6	1,7
für Zoll	-	-	-	1/8	-	5/32	3/16	-	1/4	-	5/16	3/8	7/16	-
Maße	12,7	14	16	18	19	20	22	24	26	27	30	36
d1	13,7	15	17	19	20	21	23	25,6	27	28,6	31,6	38
d2	19	22	24	27	30	30	33	36	38	39	45	54
s	1,1	1,2	1,3	1,5	1,5	1,5	1,5	1,8	2	2	2	2,5
h	1,8	2	2,1	2,3	2,5	2,5	2,7	2,9	3,1	3,1	3,6	4,2
für Zoll	1/2	9/16	5/8	-	3/4	-	7/8	-	1	-	1 1/8	1 3/8

weitere Informationen

Wir liefern diese Schnorr®-Scheiben in Federstahl blank und verzinkt sowie in Edelstahl Rostfrei A2. Diese Scheiben gibt es neben der normalen auch noch in einer verstärkten Form (VS).

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
